Os QR Codes tornaram-se uma parte essencial do nosso cotidiano, sendo utilizados para pagamentos, autenticações, compartilhamento de informações e muito mais. Mas você já se perguntou como eles funcionam por trás das câmeras? Por trás da simplicidade aparente de um QR Code, existe uma matemática sofisticada que garante a codificação, leitura e correção de erros de forma eficiente. Neste artigo, vamos explorar a matemática por trás do QR Code e como ela possibilita essa tecnologia.
Estrutura de um QR Code
O QR Code (Quick Response Code) é um código bidimensional composto por módulos (pequenos quadrados) dispostos em uma matriz. Ele pode armazenar diversos tipos de dados, como números, letras e até mesmo caracteres binários. Para garantir sua leitura correta, um QR Code é composto por várias áreas, incluindo:
- Padrões de localização: três grandes quadrados nas bordas do código ajudam o leitor a identificar a orientação do QR Code.
- Padrões de alinhamento: garantem que o código possa ser lido corretamente, mesmo que esteja ligeiramente distorcido.
- Zona silenciosa: uma área em branco ao redor do código, essencial para diferenciá-lo do fundo.
- Dados e correção de erros: a parte central do QR Code contém a informação codificada e bits extras para a correção de erros.
Conversão de Informações para um QR Code: Matemática e Algoritmos
A geração de um QR Code segue um processo rigoroso de conversão de dados em uma matriz de módulos (pixels pretos e brancos). Esse processo pode ser dividido em quatro etapas principais:
- Codificação dos dados na forma binária
- Divisão dos dados em blocos e adição de correção de erros
- Aplicação de uma máscara para melhorar a legibilidade
- Preenchimento da matriz com os bits processados
Vamos analisar cada uma dessas etapas mais a fundo, com detalhes matemáticos e exemplos práticos.
1 – Codificação dos Dados na Forma Binária
A primeira etapa do processo envolve converter os dados (texto, números ou bytes) em uma sequência binária, utilizando um dos modos de codificação do QR Code.
Exemplo de Codificação Numérica
No modo numérico, os dados são agrupados em blocos de três dígitos e convertidos para binário. Cada grupo de três números é transformado em um número decimal e convertido em uma sequência binária de 10 bits.
Exemplo: Vamos codificar o número “987654”.
- Dividimos em grupos de três: 987 e 654
- Convertendo para binário:
- 98710 = 11110110112 (10 bits)
- 65410 = 10100011102 (10 bits)
A sequência binária resultante é:
Exemplo de Codificação Alfanumérica
O QR Code usa um esquema especial para representar caracteres alfanuméricos. Cada par de caracteres é convertido em um número decimal e depois em uma sequência binária de 11 bits.

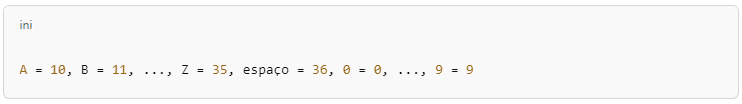

Tabela de caracteres alfanuméricos:
Exemplo: Codificar “AB” usando a tabela:
- Convertendo “A” e “B” em números:
- A = 10, B = 11 → (10 × 45) + 11 = 461
- Convertendo para binário:
- 46110=1110011012 (11 bits)
Se tivermos um número ímpar de caracteres, o último é convertido diretamente para binário com 6 bits.
2 – Adição de Correção de Erros com Reed-Solomon
Para garantir que o QR Code seja legível mesmo se parte dele estiver danificada, utilizamos a codificação de Reed-Solomon. Essa técnica adiciona bytes redundantes aos dados, permitindo a recuperação de até 30% do conteúdo perdido.
Os códigos de Reed-Solomon são baseados em aritmética de corpos finitos (GF(28)). O processo de geração segue:
- Os dados são representados como um polinômio sobre um corpo finito:
- Um polinômio gerador G(x) é escolhido com base no nível de correção de erros desejado.
- Os coeficientes dos bytes de paridade são calculados usando divisão polinomial.
Exemplo de Código Reed-Solomon
Suponha que temos os dados {39,91,11,120} e queremos adicionar dois bytes de correção. Utilizamos um polinômio gerador G(x) e aplicamos a divisão, resultando em dois bytes de paridade {84,175}.
Os dados finais transmitidos serão:
3 – Aplicação da Máscara
Para evitar padrões visuais indesejados no QR Code, aplica-se uma máscara lógica antes do preenchimento final da matriz. As máscaras são geradas a partir de funções matemáticas que definem onde os pixels precisam ser invertidos.
Uma das funções de mascaramento comuns é:
Isso significa que sempre que a soma das coordenadas (x, y) for par, o pixel será invertido.
Exemplo:

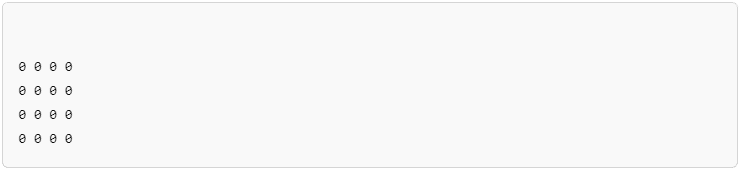

Se tivermos um QR Code com os seguintes bits antes da máscara:

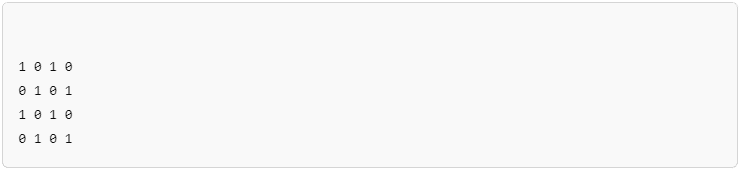

E aplicarmos a máscara (x + y) mod 2 = 0, os bits alterados serão:
A máscara melhora a distribuição dos pixels, reduzindo erros na leitura óptica.
4 – Preenchimento da Matriz
Os bits são dispostos na matriz do QR Code em um padrão de “ziguezague”, preenchendo a partir do canto inferior direito para cima, depois descendo e repetindo.
Exemplo de Algoritmo de Preenchimento

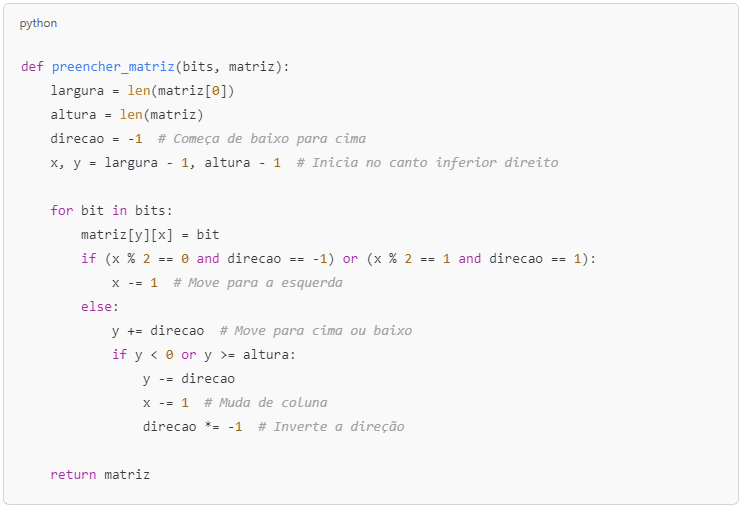

Um algoritmo básico para distribuir os bits na matriz poderia ser:
Isso garante que os dados sejam distribuídos corretamente, mantendo a ordem de leitura dos scanners.
O QR Code é muito mais do que um simples código de barras moderno. Sua criação envolve conceitos matemáticos avançados, como códigos de correção de erros, organização de matrizes e criptografia. Graças a essa base matemática, os QR Codes tornaram-se uma tecnologia indispensável no mundo digital.
